Вступление

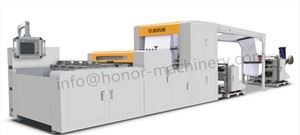

В Honor Machinery Group мы разработали модель Honor-A4-4, линию для резки и упаковки бумаги формата A4, идеально подходящую для промышленной резки и упаковки бумаги со скоростью 20-25 упаковок в минуту. Этот промышленный резак для копировальной бумаги формата A4 разрезает большие рулоны бумаги до формата A4. Мы также настраиваем размер бумажной продукции в соответствии с потребностями клиента. Свяжитесь с Honor сегодня с вопросами, и наши дружелюбные сотрудники помогут вам найти то, что вам нужно. Также доступны дополнительные детали для нашей автоматической машины для упаковки бумаги.
Машина для резки и упаковки бумаги формата A4 укладывает бумагу стопками сразу после резки рулона бумаги:
Рулон бумаги:
Копировальная бумага:
Патенты на изобретение для машины для резки и упаковки бумаги формата А4
1. Оборудование для сбора листов для бумагорезательной машины.
2. Вал резака для бумаги для отрезной машины.
3. Оборудование для фальцовки оберточной бумаги для упаковочной машины для копировальной бумаги.
Техническое описание машины для резки и упаковки бумаги формата A4
Наша копировальная бумага для резки, листового материала& Упаковочная машина для пачки бумаги (модель Honor - A4) - это недавно разработанное промышленное бумажное оборудование, в котором используются передовые технологии для высокой скорости производства. Благодаря высокой точности резки, полностью автоматическое бумагоделательное оборудование соответствует международным стандартам, экономя время и рабочую силу.
Функции
Бумагорезательная и упаковочная машина полностью автоматизирована с системой управления ПЛК и механической автоматикой. Весь процесс состоит из разматывания бумажных рулонов, резки, подсчета, транспортировки, раздачи стопок и упаковки, что снижает трудоемкость.
Конфигурация машины для резки и упаковки бумаги формата A4
1 | Система управления загрузкой валков без вала | 2 комплекта |
2 | Усовершенствованная система контроля натяжения - | 4 комплекта |
3 | Механизмы защиты от коробления | 4 комплекта |
4 | Режущие ножи | 5 комплектов |
5 | Ножи для одновременной поперечной резки | 1 комплект |
6 | Система высокоскоростной подачи бумаги | 3 комплекта |
7 | Система низкоскоростной подачи бумаги | 2 комплекта |
8 | Система обрезки и разгрузки кромок - | 1 комплект |
9 | 2D колебание, упорядочение листов; шнековое подъемное устройство, используемое для сбора листов в стопки | 1 комплект |
10 | Счетное устройство ПЛК | 1 комплект |
11 | Пачки бумаги с продольным выталкиванием | 1 комплект |
12 | Система оповещения об ошибках ПЛК и система остановки, система управления ПЛК | 1 комплект |
Основные технические параметры машины для резки и упаковки бумаги формата А4
Максимум. ширина бумажного рулона | 846 мм |
Чистая ширина реза | 840 мм |
Количество режущих инструментов | 4 вырезы-A4 210мм (ширина) |
Диаметр бумажного рулона | 400-1200 мм |
Диаметр рулона бумаги' сердечник | 3" (76,2 мм) или 6" (152,4 мм) |
Вес бумажного листа | 60-100g/ m² |
Длина отрезанной бумаги | A4 (297 мм) |
Количество бумаги | 0-500 листов |
Максимум. высота стопки | 65мм |
Расчет скорости резки бумаги | 160 м / мин |
Скорость резания | 538раз / мин |
Время цикла каждой стопки | 4,3 / мин |
Скорость резки бумаги | 130 м / мин |
Рабочая скорость резания | 437 раз / мин |
Скорость доставки стопки | 3,5 / мин (14 пачек / мин) |
Точность резки бумаги | ± 0,2 мм |
Состояние резки бумаги | 1. стабильная скорость |
Передача инфекции | Преобразование частоты переменного тока, плавное регулирование скорости |
Основной источник питания | 3 фазы / 380 В / 50 Гц |
Напряжение управления | 220 В переменного тока / 22 В постоянного тока |
Суммарная мощность | 35кВт |
Расход воздуха | 300NL / мин |
Пневматическое давление | 6бар |
Габаритные размеры (режущий блок) | 15000 × 2750 × 2100 мм |
Вес (режущий блок) | 12 T |
Габаритные размеры (единица упаковки) | 6000 × 3400 × 1600 мм |
Вес (режущий блок) | 2.5 T |
Подробное описание машины для резки и упаковки бумаги формата А4
Блок загрузки рулона | Включает 4 разматывающих валка, усовершенствованный тормоз с магнитным приводом и гидравлическую систему, поэтому бумага стабильно подается без складок и разрывов. |
Блок продольной резки | Использует продольно-резательный нож Delsar' из Италии, нож с лучшим разрезом и сроком службы в 3 раза дольше, чем ножи других производителей. |
Блок листового металла | Используются износостойкие резиновые ролики и передовая технология двойной циклотронной фрезы для точной резки и длительного срока службы. |
Использует твердосплавные ножи немецкой марки St Paul &. Срок службы этого ножа в 6 раз больше, чем у аналогичных ножей других марок. | |
Конвейерная установка 1 | Использует ремни ContiTech' из Германии и сенсорный экран Weinview из Тайваня. |
Блок укладки листов | Использует цилиндр без поршневых штоков и двигатель подъема и опускания из Германии, что снижает вибрацию и шум. |
Конвейерная установка 2 | Стабильно подает стопки листов к упаковочному устройству. |
Упаковочная единица | Автоматически оборачивает стопки листов (500 шт.). |
Электрические компоненты | Использует Siemens' ПЛК и фотоэлектрический переключатель Omron&# 39, обеспечивающий длительный срок службы.
|
